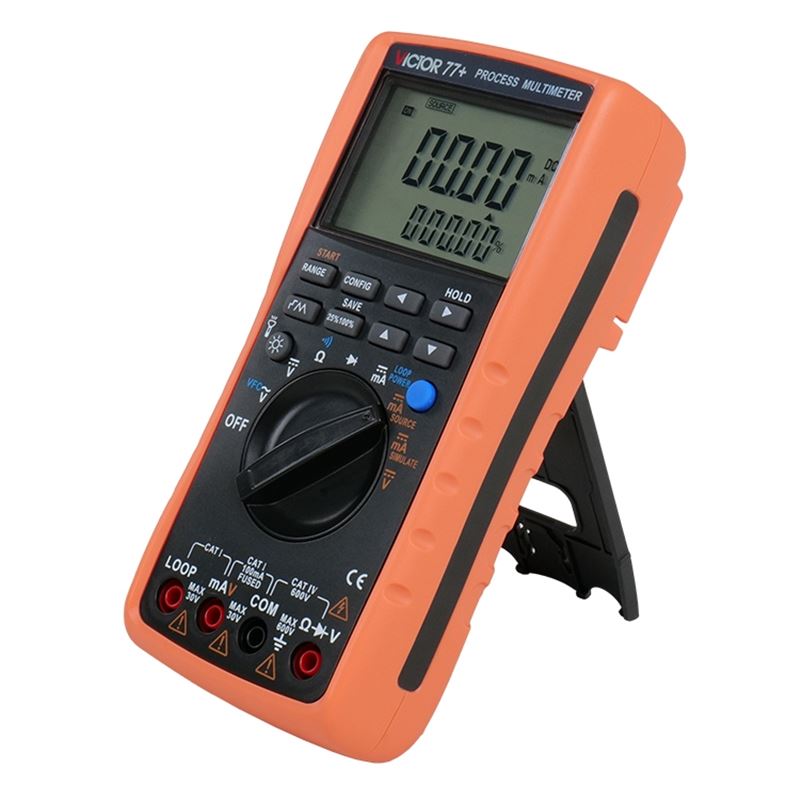

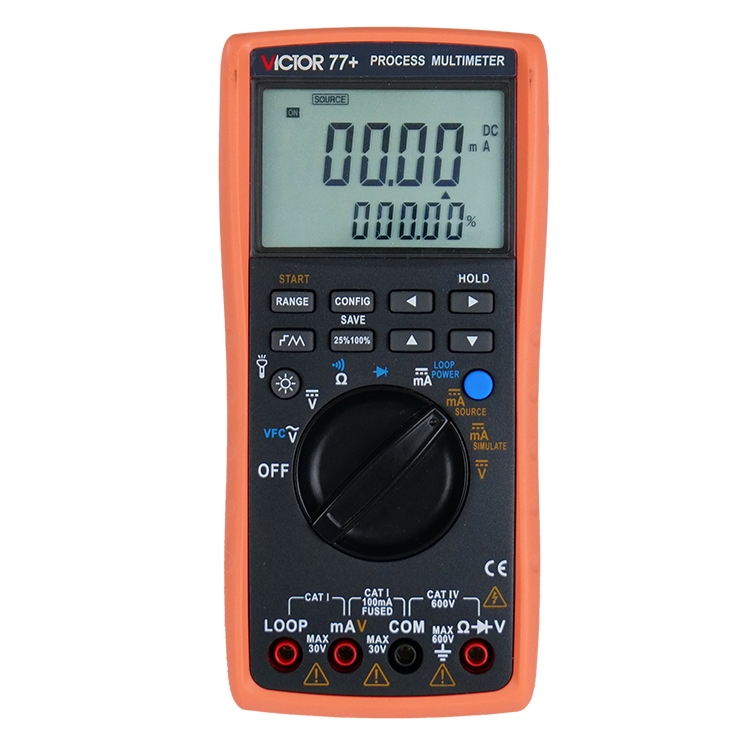

VICTOR 77过程万用表

简要描述：

VICTOR 77过程万用表是将数字多用表与过程信号源合二为一的现场过程维护工具。可同时进行24V回路供电并测量电流，内置250欧姆 HART回路电阻，便于使用HART通信设备，而无需单独携带负载电阻。输出大精度0.2%，输出显示为5位。

详细介绍

品牌	胜利仪器	产地类别	国产
类型	高精度万用表	款式	手持式万用表
测量功能	交流电流	二极管测试	是
数据保持	是	通断蜂鸣测试	是
自动关机	是	自动量程	是
应用领域	石油,电子,航天,电气,综合

VICTOR 77过程万用表产品特点

将数字多用表与过程信号源合二为一的现场过程维护工具。
环路检测功能

同时进行24V回路供电并测量电流。
内置250 ? HART回路电阻，便于使用HART通信设备，而无需单独携带负载电阻。

输出功能

4～20mA电流按位设定、手动步进输出功能。
SIMULATE功能模拟变送器。
可mA和百分比显示。
输出最大精度0.2%，输出显示为5位。

测量功能

交流电压、直流电压、欧姆、直流电流、通断、二极管。
测量最大精度0.5%，电流测量显示为5位，其显示为4位。
测量速率：2.5次/秒。
可mA和百分比显示。
数据保持功能。

采用面板校准技术。

VICTOR 77过程万用表技术指标

测量功能 [ 适用于校准后一年内、23℃±5℃、35～70%RH、精度= ±（读数%+LSD）]

测量功能	量程	输入范围	分辨力	精度	备注
直流电压 DCV	50V	-51.00V～51.00V	0.01V	0.5%+0.04V
交流电压 ACV	500V	30.0V～510.0V	0.1V	1.5%+0.4V	45Hz～400Hz
欧姆 OHM	5kΩ	0～5.100kΩ	0.001kΩ	0.5%+0.004 kΩ	开路电压：约2.2V 短路电流：约0.1mA
直流电流 DCI	20mA	-22.000mA～22.000mA	0.001mA	0.2%+0.004mA
通断	500Ω	0.0～510.0Ω	0.1Ω	短路报警约20Ω	开路电压：约2.2V 短路电流：约1mA
二极管	2V	0.000V～2.100V	0.001V	1%+0.02V	开路电压：约2.2V 短路电流：约1mA

输出功能 [ 适用于校准后一年内、23℃±5℃、35～70%RH、精度= ±（设定值%+LSD）]

输出功能	量程	输出范围	分辨率	准确度	备注
直流电流 DCI	20mA	0.000～22.000mA	0.001mA	0.2%+0.004mA	20mA最大负载1KΩ
模拟变送器 SIMULATE	-20mA	0.000～-22.000mA	0.001mA	0.2%+0.004mA	外部供电5~28V，最大负载1KΩ
回路电源 LOOP	24V			±10%	最大输出电流25mA

一般特性

工作温度及湿度

0 to 50ºC, ≤80%RH 无凝露

40 to 50ºC, ≤70%RH

储存温度及湿度

-25 to 60ºC, ≤90%RH无凝露

显示及背光

段式LCD显示

电气安全

IEC / EN61010-1：600V CAT Ⅳ, 1000V CAT Ⅲ电气安全标准

电磁兼容性

IEC / ENEN61326-1电磁兼容标准

振动及跌落

IEC 60068-2-64：2008；IEC 60068-2-32：2008

电源

2 x 1.5V AA碱性电池供电

尺寸及重量

180 × 90 × 47（mm），约500g

标准配件
- 测试表笔（H000013） 1付
- 1.5V AA碱性电池 2节
- 备用保险63mA/250V 2只
- 产品使用说明书 1本
