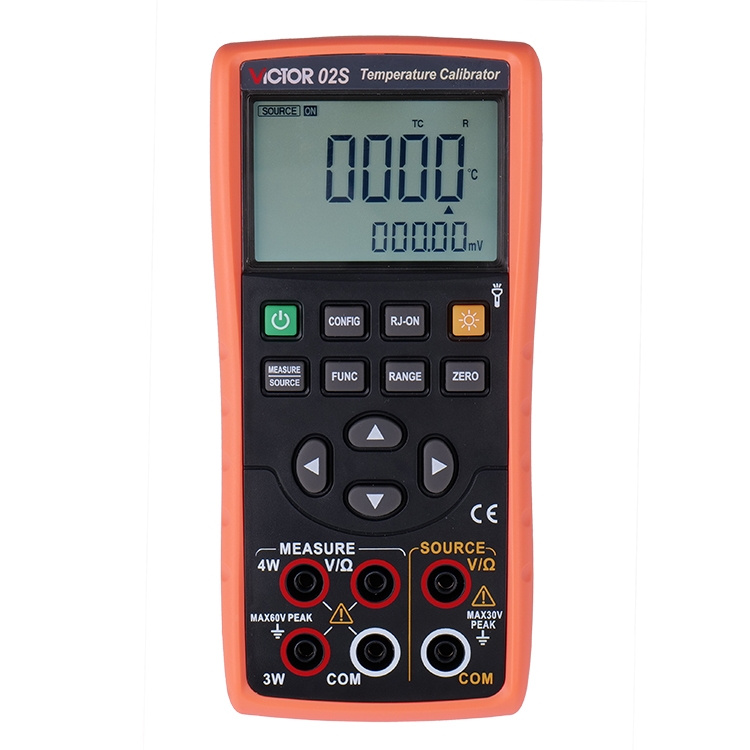

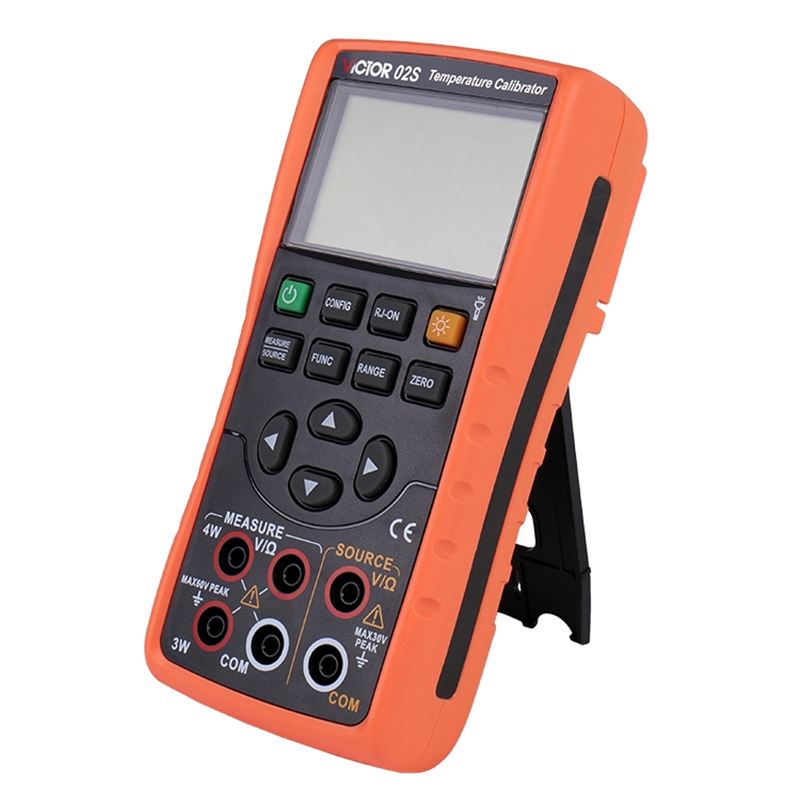

VICTOR 02S温度校验仪（以下简称校验仪）是一个由电池供电，能测量和输出电参数和物理参数的手持便携式仪器。可用于测量直流电压、电阻、热电偶、热电阻；模拟输出直流电压、电阻、热电偶、热电阻。
产品基本特性
1. 输入测量特性
* 基本功能：直流电压DCV、电阻OHM、热电偶TC、热电阻RTD、通断
* 测量最高精度0.05%，测量显示为5位。
* 测量速率：2~3次/秒。
* OHM和RTD可进行2W / 3W / 4W测量。
* 测量温度值和所对应的温度信号同屏显示。
2. 模拟输出特性
* 基本功能：直流电压DCV、电阻OHM、热电偶TC、热电阻RTD
* 输出最高精度0.05%，输出显示为5位。
* 可手动按位增减输出设定。
* OHM激励电流有H / L两种设置。
* 输出温度值和所对应的温度信号同屏显示。
3. 内置高精度温度传感器，具进行高精度的冷端补偿。
热偶冷端补偿方式可设置，包括：手动补偿、自动补偿、补偿接入断开等。
4. 维护设置功能，包括：
自动关机、背光、手电筒、蜂鸣器等
5. 其它
* 段码LCD屏显示，白色背光。
* LED手电筒照明。

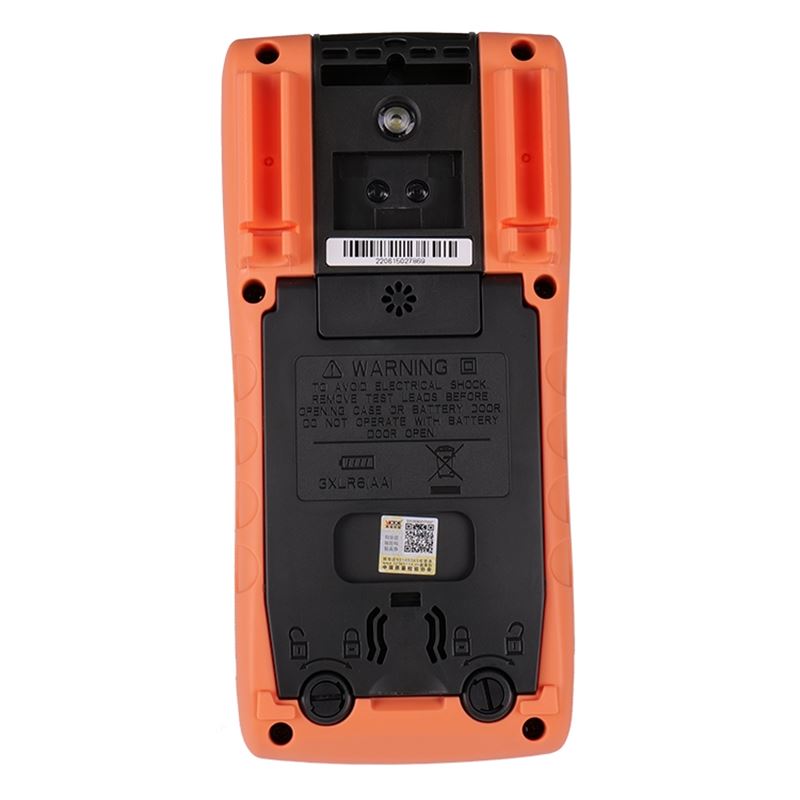

* 3节5号碱性电池供电，电池仓门可方便更换电池，电池低电检测。
* 小巧、坚固、可靠，适合现场使用，价格低廉。
* 用户可选的大吸力磁性挂带。
一、 VICTOR 02S温度校验仪产品基本功能及性能（技术指标）
输入测量功能[适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
测量功能 | 量程 | 测量范围 | 分辨力 | 准确度 | 备注 |
直流电压 DCV | 100mV | -110.000mV~110.000mV | 0.01mV | 0.05%+0.03mV | 输入电阻：约1MΩ |
1V | -1.1000V~1.1000V | 0.0001V | 0.05%+0.3mV | ||
30V | -30.000V～30.000V | 0.001V | 0.02%+2mV | ||
电阻 OHM | 500Ω | 0~550.00Ω | 0.01Ω | 0.05%+0.2Ω | 2W/3W/4W测量 500Ω约1mA激励 5KΩ约0.1mA激励 开路电压：约2.5V 测量精度中不包含引线电阻 |
5KΩ | 0~5.5000KΩ | 0.0001KΩ | 0.05%+2Ω | ||
热电偶 TC | R | 0°C～1767°C | 1°C | 0.05%+3℃（小于或等于100°C） 0.05%+2℃（大于100°C） |
采用ITS-90温标 精度中不包含冷端补偿的误差 精度中不包括传感器的不准确性 精度中不包括热电势的影响 左侧分度号对应材质如下: R: 铂铑 13- 铂 S: 铂铑 10- 铂 K: 镍铬 - 镍硅 E: 镍铬 - 铜镍（康铜） J: 铁 - 铜镍（康铜） T: 铜 - 铜镍（康铜） N: 镍铬硅 - 镍硅 B: 铂铑 30- 铂 A: 钨铼 5 -钨铼 20 C: 钨铼 5 -钨铼 26 D: 钨铼 3 -钨铼 25 |
S | 0°C～1767°C | ||||
K | -100.0°～1372.0°C | 0.1°C | 0.05%+2℃（小于或等于-100°C） 0.05%+10（大于-100°C） | ||
E | -50.0°C～1000.0°C | ||||
J | -60.0°C～1200.0°C | ||||
T | -100.0°C～400.0°C | ||||
N | -200.0°～1300.0°C | ||||
B | 600°C～1820°C | 1°C | 0.05%+3℃ | ||
A | 0°C～2500°C | 1°C | 0.05%+3℃ | ||
C | 0°C～2310°C | 1°C | |||
D | 0°C～2310°C | 1°C | |||
热电阻 RTD （3W） | Pt100 385 | -200.0°C～800.0°C | 0.1°C | 0.05%+0.6℃ | 采用Pt（385）温标 2W/3W/4W测量 500Ω约1mA激励 5KΩ约0.1mA激励 开路电压：约2.5V 精度中不包含2 W/3 W/4W测量引线电阻不匹配引入的误差 精度中不包括传感器的不准确性 精度中不包括热电势的影响 |
Pt200 385 | -200.0°C～630.0°C | ||||
Pt500 385 | -200.0°C～630.0°C | ||||
Pt1000 385 | -200.0°C～630.0°C | ||||
Cu50 | -50.0°C～150.0°C | ||||
通断 检测 | 500Ω | ≤50Ω 发声 | 0.01Ω | 约1mA激励 |
模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
输出功能 | 量程 | 输出范围 | 分辨力 | 准确度 | 备注 |
直流电压 DCV | 100mV | -10.000mV~110.00mV | 0.01mV | 0.05%+0.03mV | 最da输出电流：0.5mA |
1V | -0.1000V~1.1000V | 0.0001V | 0.05%+0.3mV | 最da输出电流2mA | |
欧姆 OHM | 400Ω | 0~400.0Ω | 0.1Ω | 0.05%+0.2Ω | 激励电流为±0.1～±5mA 最da输出电压 2V 激励电流为±0.1～0.5mA时，加0.3Ω附加误差 精度不包含引线电阻 |
4KΩ | 0~4.000KΩ | 1Ω | 0.05%+2Ω | ||
热电偶 TC | R | 0°C～1767°C | 1°C | 0.05%+3℃（小于或等于100°C） 0.05%+2℃（大于100°C） | 采用ITS-90温标 精度中不包含冷端补偿的误差 精度中不包括传感器的不准确性 精度中不包括热电势的影响 左侧分度号对应材质如下: R: 铂铑 13- 铂 S: 铂铑 10- 铂 K: 镍铬 - 镍硅 E: 镍铬 - 铜镍（康铜） J: 铁 - 铜镍（康铜） T: 铜 - 铜镍（康铜） N: 镍铬硅 - 镍硅 B: 铂铑 30- 铂 A: 钨铼 5 -钨铼 20 C: 钨铼 5 -钨铼 26 D: 钨铼 3 -钨铼 25 |
S | 0°C～1767°C | ||||
K | -200.0°C～1372.0°C | 0.1°C | 0.05%+2℃（小于或等于-100°C） 0.05%+1℃（大于-100°C） | ||
E | -200.0°C～1000.0°C | ||||
J | -200.0°C～1200.0°C | ||||
T | -250.0°C～400.0°C | ||||
N | -200.0°C～1300.0°C | ||||
B | 600°C～1820°C | 1°C | 0.05%+3℃ | ||
A | 0°C～2500°C | 1°C | |||
C | 0°C～2310°C | 1°C | |||
D | 0°C～2310°C | 1°C | |||
热电阻 RTD | Pt100 385 | -200.0°C～800.0°C | 0.1°C | 0.05%+0.6℃ | 采用Pt（385）温标 激励电流为±0.1～±5mA 最da输出电压 2V 激励电流为±0.1～0.5mA时，加0.3Ω附加误差 精度不包含引线电阻 精度中不包括热电势的影响
|
Pt200 385 | -200.0°C～630.0°C | 0.1°C | |||
Pt500 385 | -200.0°C～630.0°C | 0.1°C | |||
Pt1000 385 | -200.0°C～630.0°C | 0.1°C | |||
Cu50 | -50.0°C～150.0°C | 0.1°C |
二、 产品一般特性
l 工作温度及湿度：0 to 50ºC ≤80%RH 无凝露；40 to 50ºC ≤70%RH。
l 储存温度及湿度：-25 to 60ºC ≤90%RH无凝露。
l 电气安全：EN61010-1：2001
耐电压：端子和外壳之间 AC3540V(50/60Hz)／5秒。
绝缘阻抗：端子和外壳之间DC1000V /100MΩ或更大。
l 电磁兼容性（EMC）：EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
l 防护等级IP40。
l 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5～500Hz；1米落下测试。
l CE认证。
l 质量标准：依照TUV ISO 9001 开发、设计和制造。
l 校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间大于30分钟
l 仪表显示及按键
段码LCD 显示，白色背光
采用矽橡胶按键
l 仪表供电
3节5号碱性电池供电
l 尺寸及重量
